Condiciones en las que nacen los SGBDR (años 60-70)

Los sistemas gestores de bases de datos relacionales nacieron para un contexto muy concreto:

Características de los SGBDR originales

  • Uniformidad: los datos estaban estructurados de forma similar.
  • Orientación a registros de longitud fija.
  • Datos pequeños, de máximo 80 bytes.
  • Campos atómicos, cortos e indivisibles.
  • Transacciones cortas medidas en fracciones de segundo.
  • Esquemas conceptuales estáticos con pocas modificaciones.

Modelo relacional clásico

Nuevas necesidades y aplicaciones

Con la mayor capacidad de cómputo surgieron nuevas aplicaciones: CAD, CASE, bases de datos multimedia, sistemas de información empresarial y sistemas expertos.

Nuevas aplicaciones y sus requerimientos

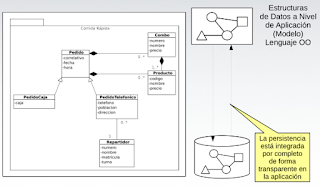

Esto generó la necesidad de capas de aplicación más complejas y mayor interacción entre usuario y aplicación, requiriendo reducir la impedancia entre las nuevas capas de aplicación (Objetos) y el almacenamiento persistente.

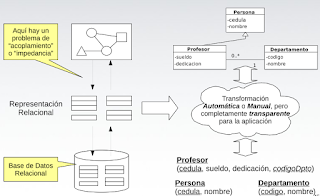

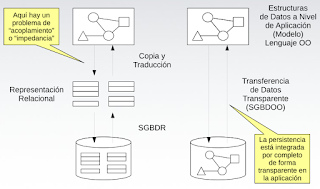

Impedancia objeto-relacional

Sistemas de Gestión de BD Orientados a Objetos

Un SGBDOO “integra de forma transparente características de las bases de datos con características de los lenguajes de programación orientados a objetos”. Se presenta como una extensión que añade persistencia a objetos, o bien añade características OO a un SGBD tradicional.

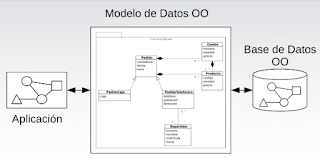

Arquitectura SGBDOO

El problema del acoplamiento: JDBC vs Hibernate

Con JDBC tradicional, insertar un objeto requiere construir la SQL manualmente:

Class.formName("com.mysql.jdbc.Driver");
Connection connection = DriverManager.getConnection(
  "jdbc:mysql://localhost:3306/persona", "root", "");
Statement statement = connection.createStatement();

Persona p = new Persona();
p.setCedula("13556901");
p.setNombre("Pedro Perez");

String sql = "INSERT INTO t_persona VALUES(" + getNextId(connection)
  + ", '" + p.getCedula() + "', '" + p.getNombre() + "')";
statement.execute(sql);
connection.close();

Código JDBC con acoplamiento manual

Y para consultar hay que transformar manualmente el ResultSet en objetos:

Class.formName("com.mysql.jdbc.Driver");
Connection connection = DriverManager.getConnection(
  "jdbc:mysql://localhost:3306/persona", "root", "");
Statement statement = connection.createStatement();

ResultSet rs = statement.executeQuery(
  "SELECT * FROM t_persona WHERE cedula='13556901'");

Persona p = null;
if (rs.next()) {
  p = new Persona(rs.getString("cedula"),
    rs.getString("nombre"));
  p.setId(rs.getInt("id"));
}

Consulta JDBC con transformación manual

Con Hibernate el mismo proceso queda mucho más limpio:

Session session = CledaConnector.getInstance().getSession();
session.beginTransaction();

Persona p = new Persona();
p.setCedula("13556901");
p.setNombre("Pedro Peréz");

session.saveOrUpdate(p);
session.getTransaction().commit();
session.close();

Y para consultar con HQL:

Session session = CledaConnector.getInstance().getSession();
session.beginTransaction();

Query q = session.createQuery(
  "FROM Persona WHERE cedula=:cedula");
q.setString("cedula", "13556901");

Persona p = (Persona) q.uniqueResult();
System.err.println(p.getId() + ";" + p.getCedula() + ";" + p.getNombre());

session.getTransaction().commit();
session.close();

Comparativa JDBC vs Hibernate

Estándar ODMG-93

Desarrollado entre 1993-1994 por el Object Database Management Group. Define:

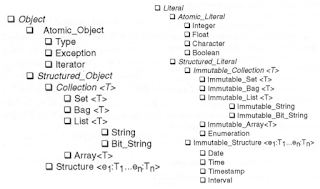

Componentes del estándar ODMG-93

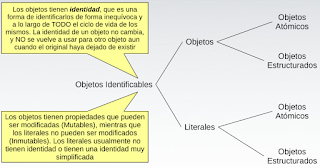

  • Modelo de objetos (interfaces, tipos, instancias).
  • Atributos y métodos.

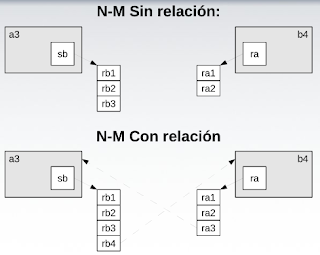

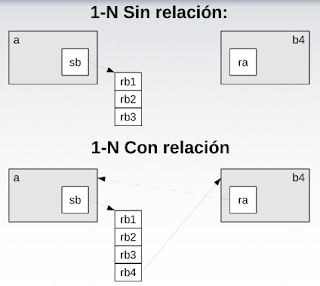

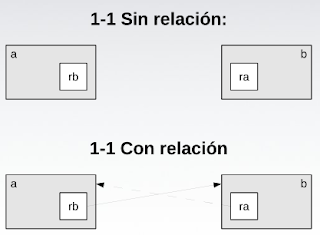

  • Vínculos entre tipos (colecciones, referencias).
  • Herencia y especialización.
  • Polimorfismo y encapsulamiento.
  • Identidad de objetos (OID).
  • Persistencia y transacciones.

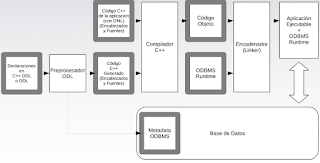

Lenguaje de Definición de Objetos (ODL)

Utilizado para especificar interfaces de tipos de objetos. Es independiente de lenguajes de programación específicos:

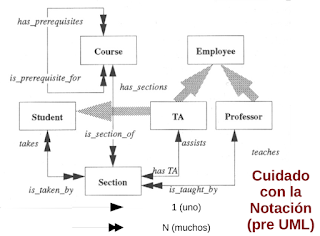

Diagrama ODL

interface Course (extent courses keys name, number) {
  attribute String name;
  attribute String number;
  relationship List<Section> has_sections
    inverse Section::is_section_of;
  relationship Set<Course> has_prerequisites
    inverse Course::is_prerequisite_for;
  Boolean offer (in Unsigned Short semester)
    raises (alredy_offered);
  Boolean drop (in Unsigned Short semester)
    raises (not_offered);
};

interface Student (extent students keys name, student_id) {
  attribute String name;
  attribute String student_id;
  attribute Struct Address {String college, String room_number}
    dorm_address;
  relationship Set<Section> takes inverse Section::is_taken_by;
};

interface Section (extent sections
  key(is_section_of, number)) {
  attribute String number;
  relationship Professor is_taught_by
    inverse Professor::teaches;
  relationship TA has_TA inverse TA::assists;
  relationship Course is_section_of
    inverse Course::has_sections;
  relationship Set<Student> is_taken_by
    inverse Student::takes;
};

interface Professor: Employee (extent professors) {
  attribute Enum Rank {full, associate, assistant} rank;
  relationship Set<Section> teaches
    inverse Section::is_taught_by;
  Short grant_tenure () raises (ineligible_for_tenure);
};

Lenguaje de Consultas de Objetos (OQL)

Declarativo y abstracto, con sintaxis similar a SQL pero orientada a objetos:

OQL básico

select distinct x.edad from x in Personas
  where x.nombre="Pedro"

select distinct struct(e : x.edad, s : x.sexo)
  from x in Personas where x.nombre="Pedro"

select distinct struct(nombre : x.nombre,
  conjunto_subordinados :
    (select y from y in x.subordinados
      where y.salario > 100000))
  from x in Empleados

select struct(e : x.edad, s : x.sexo)
  from x in (select y from y in Empleados
    where y.antiguedad = 10)
  where x.nombre="Pedro"

OQL con subconsultas

Otros lenguajes de consulta

Criteria Query

ODB odb = ODBFactory.open(ODB_NAME);

IQuery query = new CriteriaQuery(Sport.class,
  Where.equal("name", "volley-ball"));

Sport volleyball = (Sport) odb.getObjects(query).getFirst();

query = new CriteriaQuery(Player.class,
  Where.equal("favoriteSport", volleyBall));
Objects<Player> players = odb.getObjects(query);

int i = 1;
while (players.hasNext()) {
  System.out.println((i++) + "\t " + players.next());
}

Criteria Query con condiciones múltiples

odb.close();

ODB odb = ODBFactory.open(ODB_NAME);

IQuery query = new CriteriaQuery(Player.class,
  Where.or()
    .add(Where.equal("favoriteSport.name", "volley-ball"))
    .add(Where.like("favoriteSport.name", "%nnis")));

Objects<Player> players = odb.getObjects(query);

int i = 1;
while (players.hasNext()) {
  System.out.println((i++) + "\t:" + players.next());
}

odb.close();

Consultas Nativas

ODB odb = ODBFactory.open(ODB_NAME);

IQuery query = new SimpleNativeQuery() {
  public boolean match(Player player) {
    return player.getFavoriteSport().getName()
      .toLowerCase().startWith("volley");
  }
};

Objects<Player> players = odb.getObjects(query);

int i = 1;
while (players.hasNext()) {
  System.out.println((i++) + "\t: " + players.next());
}

odb.close();

Consultas Nativas

Alternativas a SGBDOO

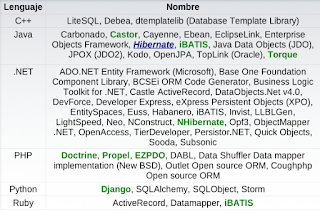

Mapeo Objeto-Relacional (ORM)

Proporciona transformación automática mediante componentes de persistencia. La correspondencia se describe usando XML, XDoclet, anotaciones del lenguaje u otros métodos. Un componente genera automáticamente el SQL necesario para consultas y actualizaciones.

Arquitectura ORM

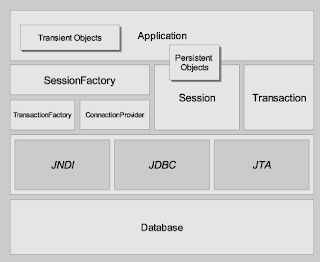

ORM con Hibernate

Permite configuración mediante archivos .properties, XML y anotaciones Java. Sincroniza automáticamente el estado de los objetos con la base de datos.

Configuración Hibernate

Mapeo con anotaciones Hibernate

Objetos de Acceso a Datos (DAO)

Patrón que encapsula las operaciones de base de datos:

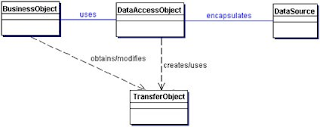

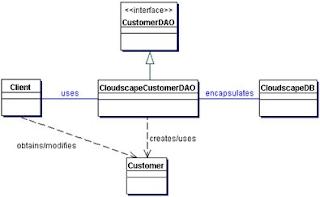

Patrón DAO

  • Clase DAO implementando métodos CRUD.
  • Métodos de consulta como findByXXX() o listByXXX().
  • Transfer Object (TO) para almacenar información.

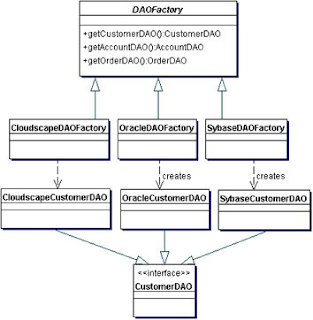

  • Clase Factory para retornar el DAO adecuado según la base de datos.
